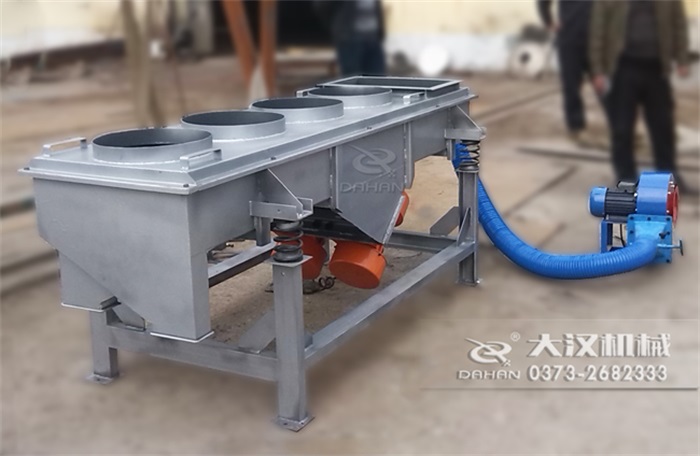

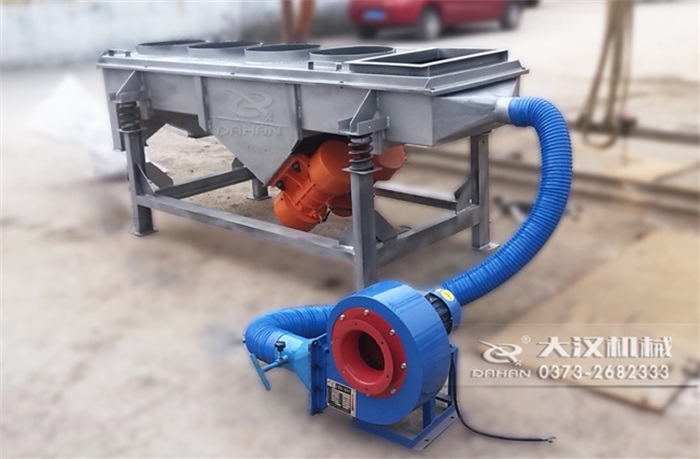

風冷式直線篩分機概述：

風冷式直線篩分機也叫降溫直線篩是大漢振動機械廠家針對具有高溫特性物料而研制的新型直線振動篩設備，風冷式直線篩分機以“大漢牌”DZSF系列直線振動篩為基礎，增加了風機降溫冷卻系統，可將高溫物料降溫后繼續篩分，有效的降低高溫物料的篩分難度，篩分效率、處理量也得到了大幅度的提高，節約生產成本。較之傳統的水冷直線振動篩，風冷直線振動篩更加適合怕水、怕潮物料的篩選分級作業。

風冷式直線篩分機工作原理：

<

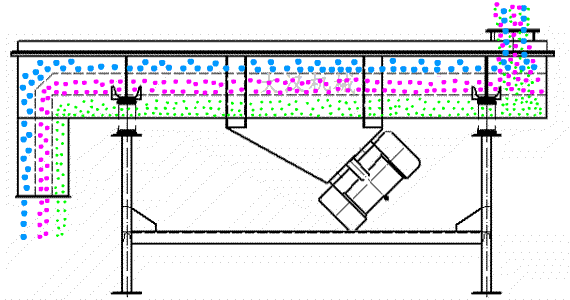

風冷式直線篩分機是以“大漢牌”DZSF系列直線振動篩為基礎，在進料口底部或箱體下側端增加了風機降溫冷卻系統，在進料口加裝篩網及小型排料口使大顆粒結塊物料從小型排料口中排出，該裝置可有效攔截大顆粒并緩沖物料對篩網的沖擊，延長篩網使用壽命（該裝置針對部分物料，不需要可去除）。物料在進入設備時，位于進料口底部或箱體下側端的風機降溫冷卻系統對其進行降溫作業，兩臺振動電機相對篩面有一傾角，在激振力和物料自重力的合理作用下，降溫后的物料在篩面上被拋起、跳躍式向前做直線運動，通過多層篩網過濾不同規格的篩上物及篩下物，分別從各層的出料口排出，達到篩選和分級的目的。

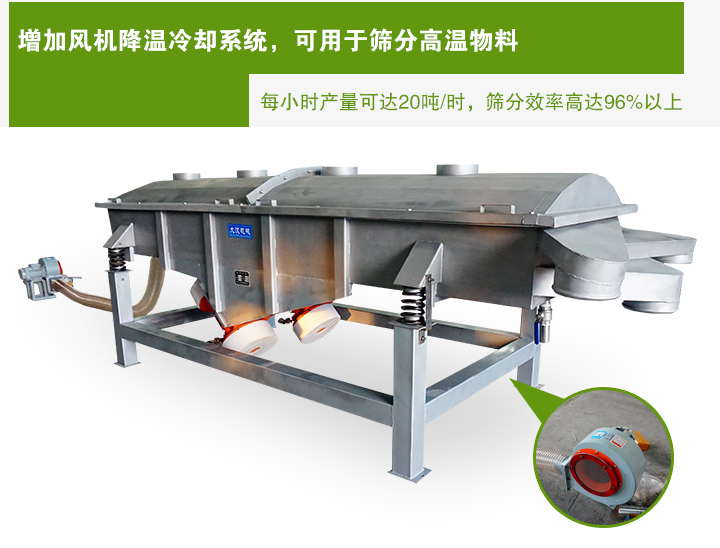

風冷式直線篩分機性能特點：

<

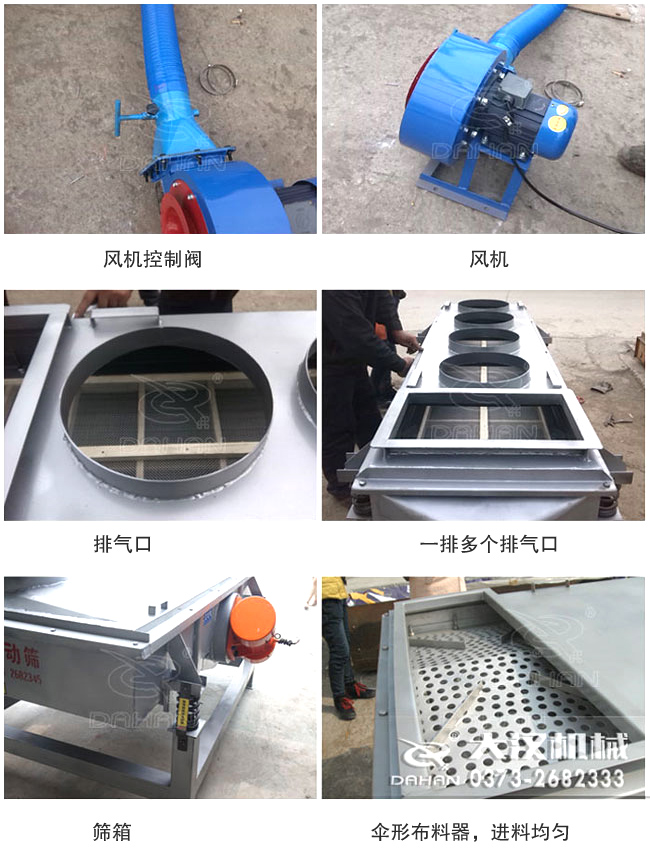

風冷式直線篩分機細節：

<

風冷式直線篩分機適用范圍：

<

風冷式直線篩分機主要技術參數和外形尺寸：

<

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

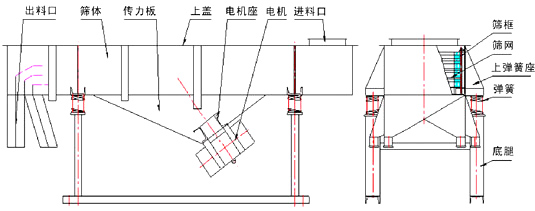

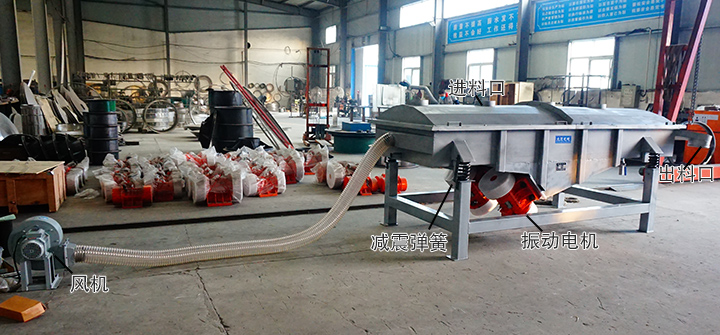

風冷式直線篩分機結構說明：

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

振動電機(使用與維修方法詳見振動電機使用說明書)。

電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

風冷式直線篩分機應用說明：

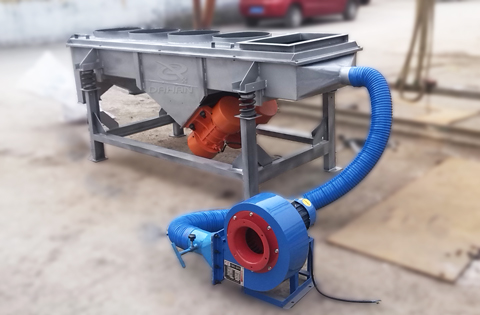

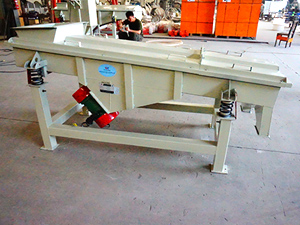

大漢機械風冷式直線篩分機這對高溫特性物料設計研發，可在有效降低物料溫度后再對物料進行篩分，有效的提高了篩分效率及處理量，下面以洗衣粉為例說明風冷式振動篩的應用。洗衣粉在剛剛完成生產后，通常為120度左右的高溫，如不進行降溫處理，篩選分級非常困難，而洗衣服不適合傳統的水冷式降溫。在洗衣粉生產線上用“大漢牌”風冷式直線振動篩，剛生產完成120度高溫洗衣粉通過輸送設備直接進入風冷式直線振動篩，經過安裝在設備進料口底部的風機降溫冷卻系統，（不符合要求的結塊物料通過安裝在進料口端的篩網篩選后從出料口旁的小型排料口排出，見下圖，該裝置可根據物料特性選裝），可直接將洗衣粉溫度降至40-50度后再進入直線振動篩完成篩選分級工作。
